嵌入式I5超微迷你工控主板ZC-NI6200U
- 详情

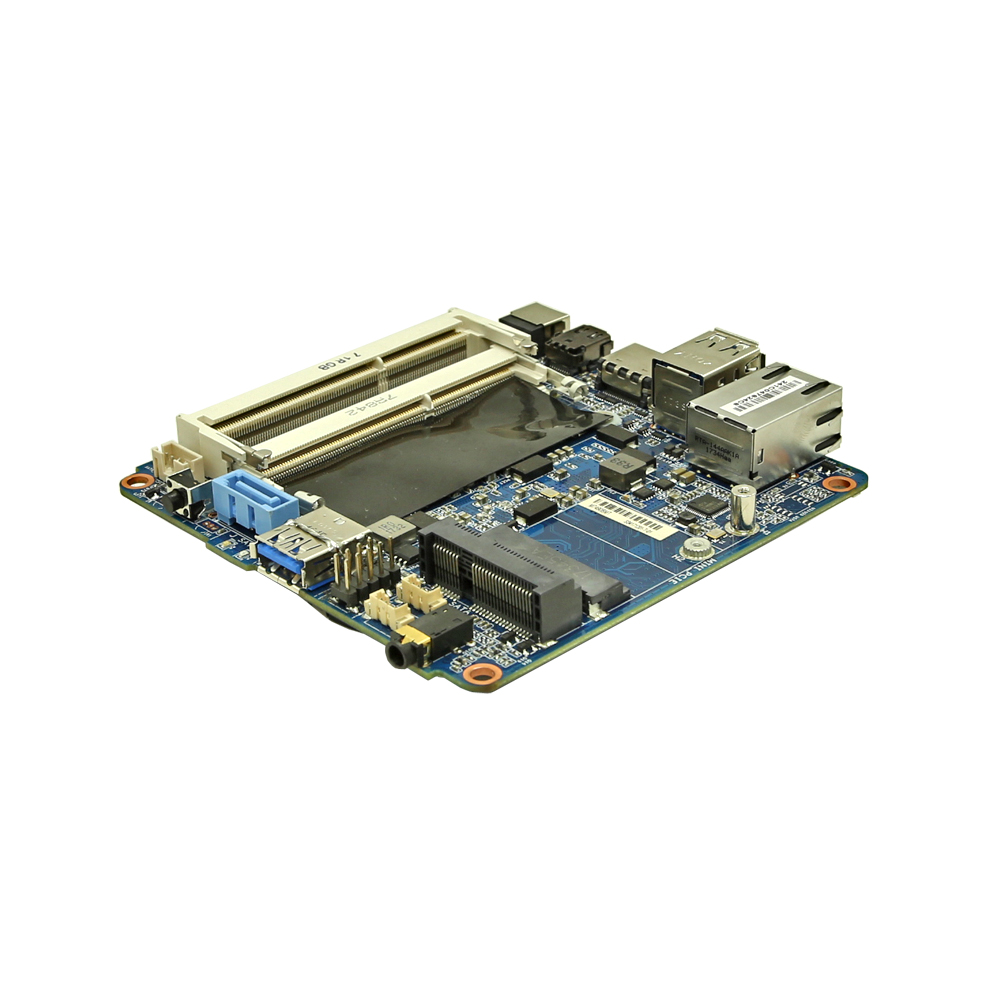

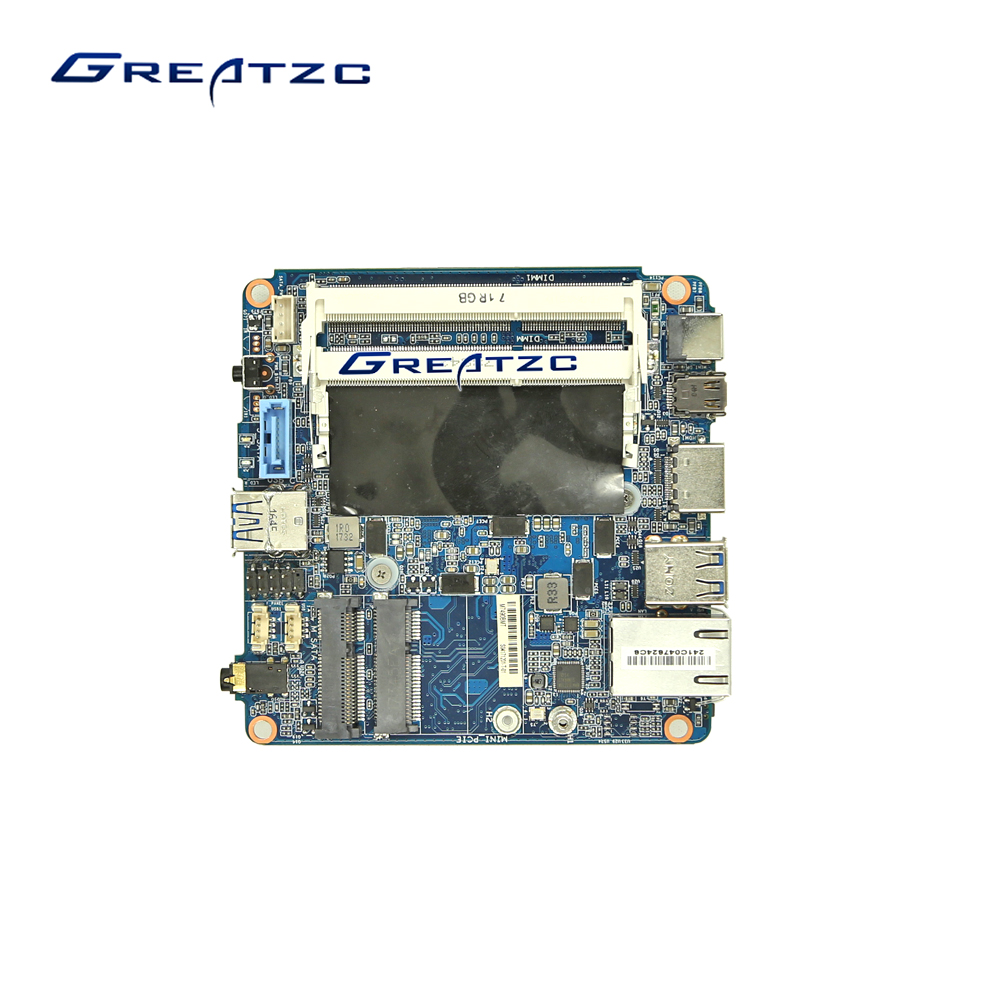

ZC-NI6200U嵌入式微型工控主板
ZC-NI6200U是一款高性能微型嵌入式工控主板，尺寸104*104mm。主板采用Intel 第六代/第七代U系列低功耗处理器，集成高性能显卡，支持4K极清。该主板采用10层PCB设计，精度高，抗干扰强，CPU单独布局在PCB的一边，既能采用风扇散热，又方便生产整机时设计成无风扇形式。产品广泛适用NUC掌上迷你电脑、数字标牌、一体机、自助设备终端、云计算终端机、自动化工业设备、仪器仪表等场合！
尺寸小，便于集成在迷你主机、迷你工控设备、便携设备等内部；
支持intel第6代skylake和第7代kabylake平台多种CPU;
CPU集成Intel HD Graphics，支持4K极清播放；
工控品质，10层PCB设计，稳定性好，抗干扰强，保证产品长期稳定工作；
板载HDIM+Mini DP(Display)双路高清输出，支持双屏异显；
板载1000M网络接口、MINI PCI-E接口（可扩展WIFI及蓝牙功能）；

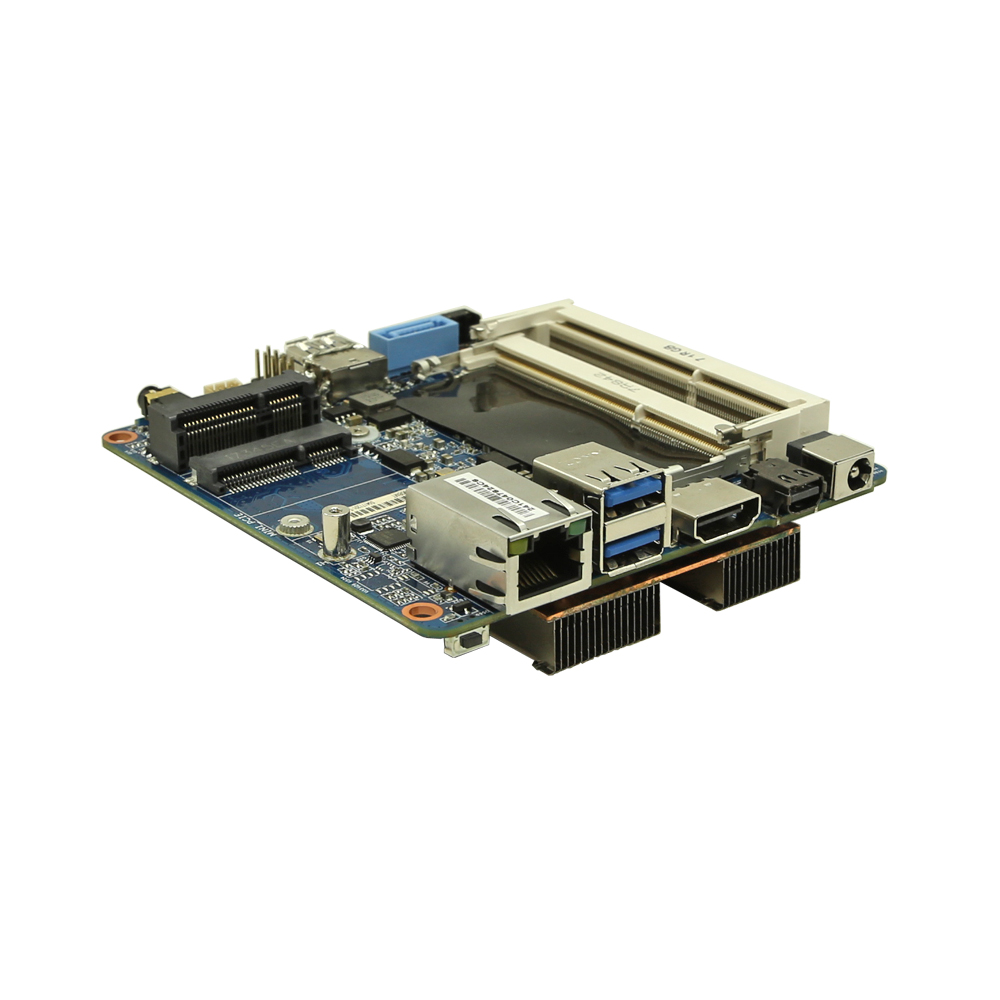

方便贴合在设备金属外壳上，做成无风扇整机；
支持看门狗，定时开关机，通电自启等功能，适用于无人值守设备及场合；
支持PXE无盘启动、Wake On Lan网络唤醒等功能；
泽创始终坚持采用全新原装芯片及物料，保证产品品质稳定，规格长期统一；
|
ZC-NI6200U |
||
|
处理器 |
I5 6200U(双核2.3G,最大睿频至2.8G,3M缓存,TDP15W) 可订制赛扬3855U,I7 6500U等同系列不同档次的CPU |
|
|
显卡 |
CPU集成INTEL HD520高清核显 |
|
|
内存 |
2*SO-DIMM DDR3，MAX 16G |
|
|
存储 |
支持SATA+MSATA两种接口存储设备 |
|
|
网络 |
RTL8111F 网络芯片，1000Mbp/s(RJ45) |
|
|
声卡 |
ALC 662 |
|
|
IO接口 |

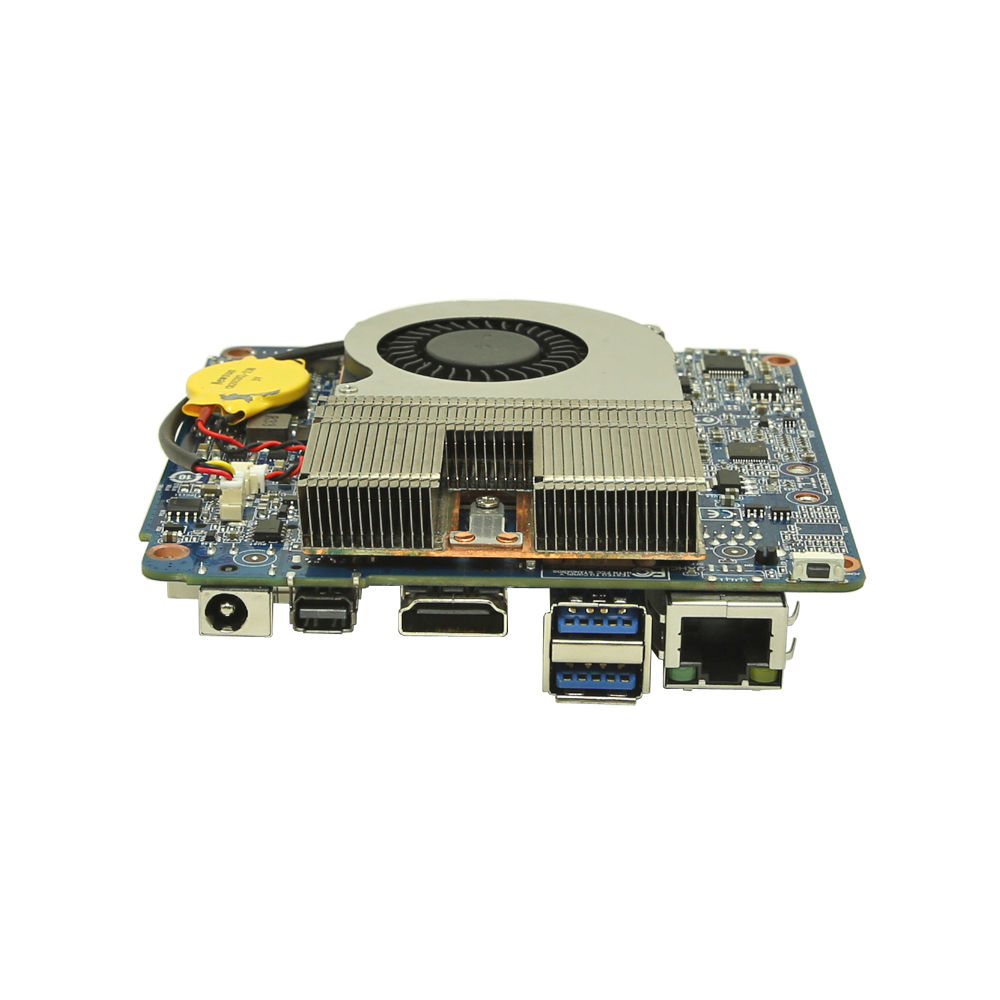

主板后部IO： 1*DC IN 1*Mini DP(Mini Display) 1*HDMI 1.4B 2*USB 3.0 1*RJ45 1*Clear CMOS按键 主板前端IO: 1*power 按键 2*USB3.0 1*SPK&MIC音频(3.5mm） |
主板可扩展IO: 2*USB2.0插座（1.0间距） 1*F-PANEL 1*MSATA（全尺寸） 1*MINI PCI-E（半尺寸） 1*SATA 3.0 1*SATA PW（2.0间距） 1*CPU FAN
|
|
电源 |
Φ=5.5*2.5mm DC Port ,DC 12V-19V |
|
|
尺寸 |
104*104mm,厚度约30mm（含CPU风扇） |
|
|
操作系统 |
支持Windows7、Windows8.1、Windows10、LINUX等系统 |
|
|
工作温度 |
0-60摄氏度 |
|
|
存储温度 |
-40-80摄氏度（湿度5%-95%无冷凝） |
|
