支持4K@60Hz极清的OPS-C子卡ZC-A08OPS接口板
- 详情

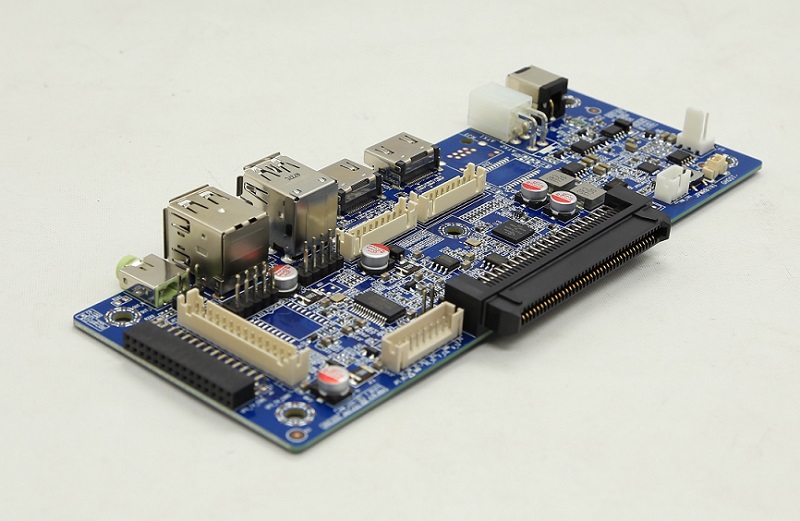

ZC-A08 OPS转接板子卡规格说明
——板载HDMI2.0接口，支持4K@60Hz输出
一、产品介绍：
OPS子卡，也叫OPS转接卡、OPS转接板、OPS扩展卡，按照 INTEL(Open Pluggable Specification)开放式可插拔规范生产，是将OPS电脑与一体机、电视机的内部线路进行连接的一个桥梁，可以将一体机或电视机内部电源，通过OPS JAE接口提供给OPS电脑主机，同时将OPS电脑的HDMI、DP、Audio、USB、COM、开/关机等信号通过OPS JAE接口与触控一体机的液晶屏驱动板、喇叭、触摸框、开关等部件进行对接,通过拔插即可实现触控一体机、液晶电视机与OPS电脑主机之间连接使用！
与传统的触控一体机相比，通过OPS接口插拔式设计，可轻松将PC电脑部分与液晶屏显示部分进行连接与分离，有利于PC部件（OPS电脑主机）的维修维护、升级更换，大大节省人工成本及运输成本！
PC电脑部分与显示屏之间不再需要额外线材连接，更美观更稳定！
泽创A08 OPS子卡接口功能丰富，用料足，性能稳定，兼容多个品牌OPS电脑主机，支持连接TV安卓板，可用于双系统触控一体机，并能有效保护您的OPS电脑及配件！
二、端口说明：
三、接口规格表
|
型号 |
OPS -C（A08） |
|
|
尺寸 |
168*64mm |
|
|
端口 |
2*USB 2.0 |
双层USB接口 |
|
1*USB3.0 1*USB2.0 |
双层USB接口 |
|
|
1*HDMI 1.4 |
4K@30Hz |
|
|
1*HDMI2.0 |
4K@60Hz |
|
|
1*HDMI 插针 |
4K 30Hz(2.0间距) |
|
|
1*HDMI2.0插针 |
4K（60Hz) |
|
|
1*DC IN |
4PIN ATX |
|
|
1*DC IN |
DC5.5*2.5 |
|
|
1*PC控制多功能插针 |
9PIN 2.0间距 |
|
|
1*POWER插座 |
开关加LED（2.0间距） |
|
|

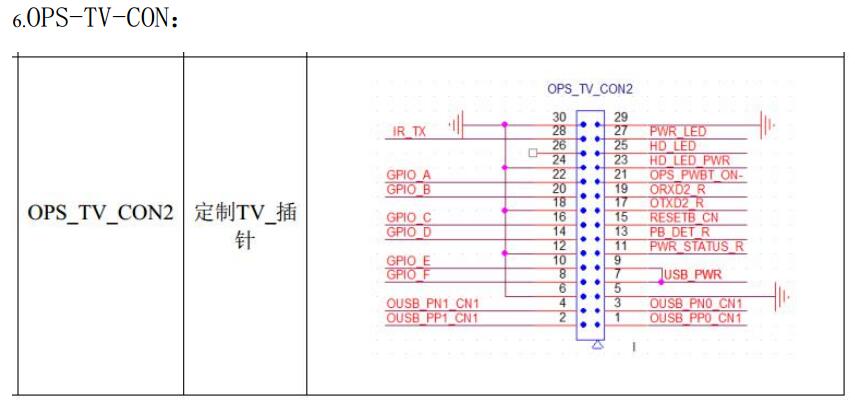

2*OPS-TV-CON |
30PIN 2.0间距 |
|
|
1*FAN |
3PIN |
|
|
1*LINE-OUT |
3.5mm |
|
|
1*SPK |
2.54插针 |
|
|
1*80pin JAE |
Intel 标准 |
|
|
电源 |
兼容DC12V或DC19V输入 |
|

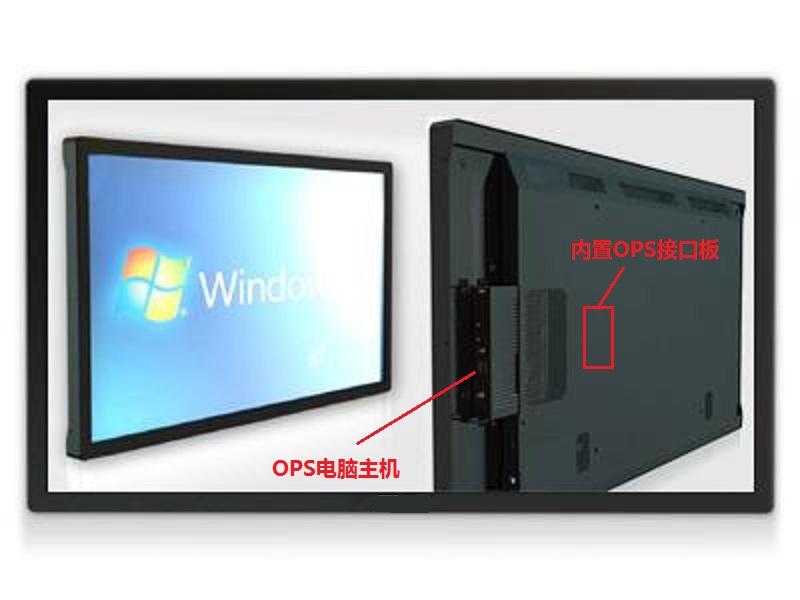

四、与OPS电脑主机连接示意图：
五、应用场合：
OPS子卡广泛应用于：触控一体机厂家，多媒体会议系统、电脑电视一体机，电子白板，智能教学设备，教学白板，广告机，数字标牌，触摸一体机，查询一体机，交互式教学电脑一体机，媒体发布，自助设备终端，智能家居，移动式音视频展览展示设备等厂家。
六、可选OPS电脑：
ZC-OPS1030（独显OPS电脑主机）
