高品质OPS转接板、OPS扩展卡、OPS子卡规格说明



一、产品介绍：

OPS子卡，也叫OPS转接卡，或OPS转接板，按照 INTEL(Open Pluggable Specification)开放式可插拔规范生产，是将OPS电脑与一体机、电视机的内部线路进行连接的一个桥梁，可以将一体机或电视机内部电源，通过OPS JAE接口提供给OPS电脑主机，同时将OPS电脑的HDMI、DP、Audio、USB、COM、开/关机等信号通过OPS JAE接口与触控一体机的液晶屏驱动板、喇叭、触摸框、开关等部件进行对接,通过拔插即可实现触控一体机、液晶电视机与OPS电脑主机之间连接使用！

与传统的触控一体机相比，通过OPS接口插拔式设计，可轻松将PC电脑部分与液晶屏显示部分进行连接与分离，有利于PC部件（OPS电脑主机）的维修维护、升级更换，大大节省人工成本及运输成本！

PC电脑部分与显示屏之前不再需要额外线材连接，更美观更稳定！

该款OPS子卡接口功能丰富，用料足，性能稳定，兼容多个品牌OPS电脑主机能有效保护您的OPS电脑及配件！

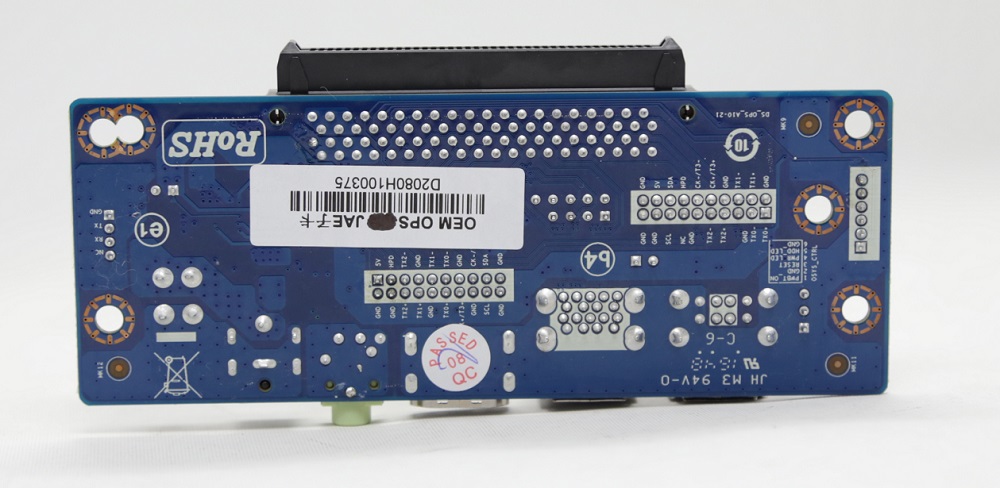

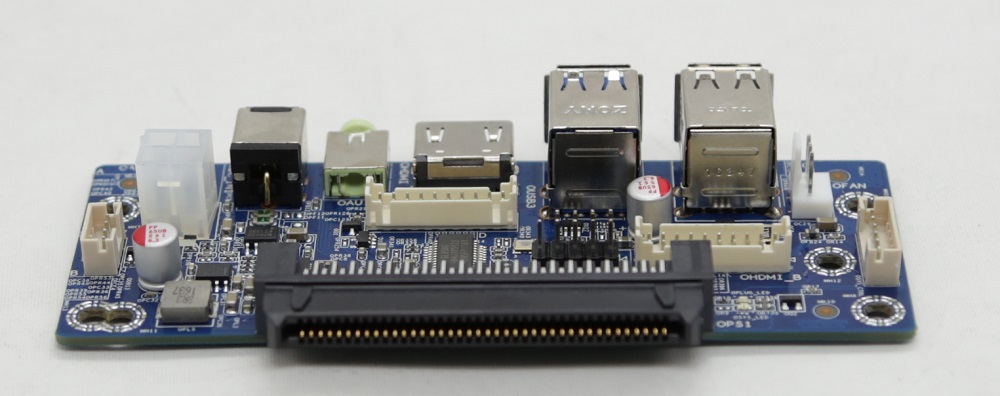

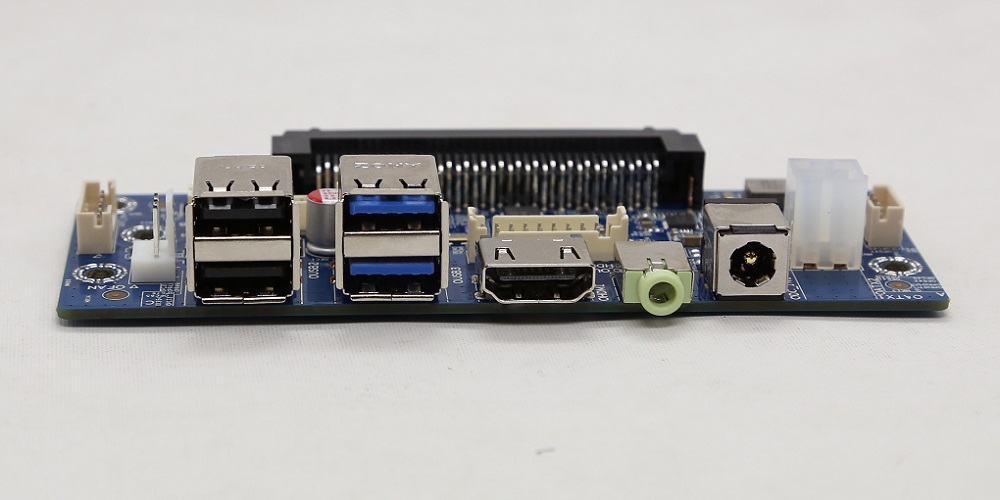

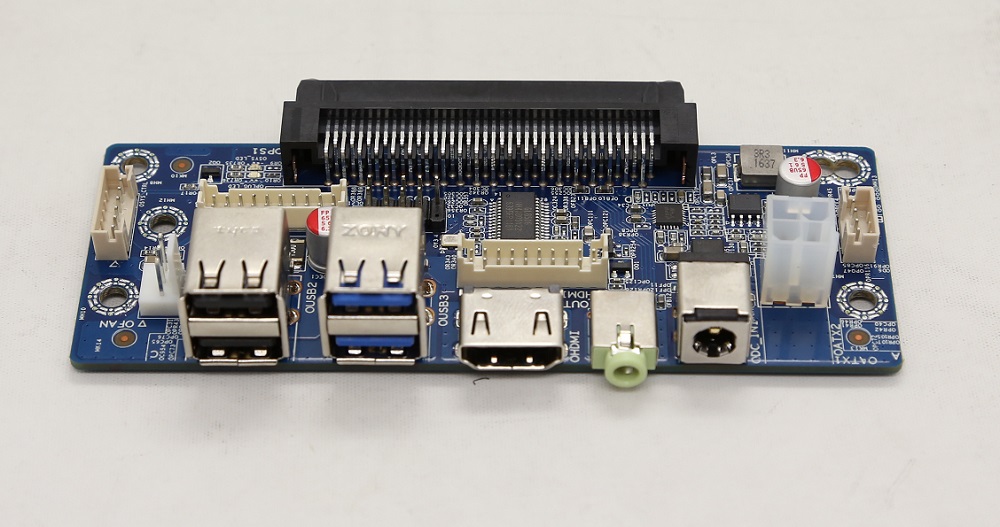

二、端口说明：

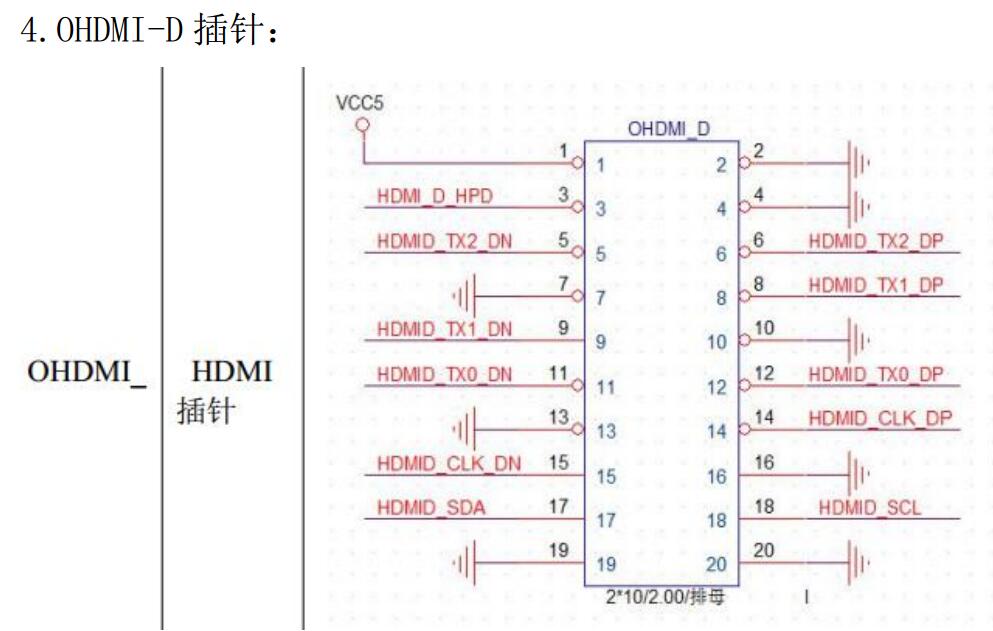

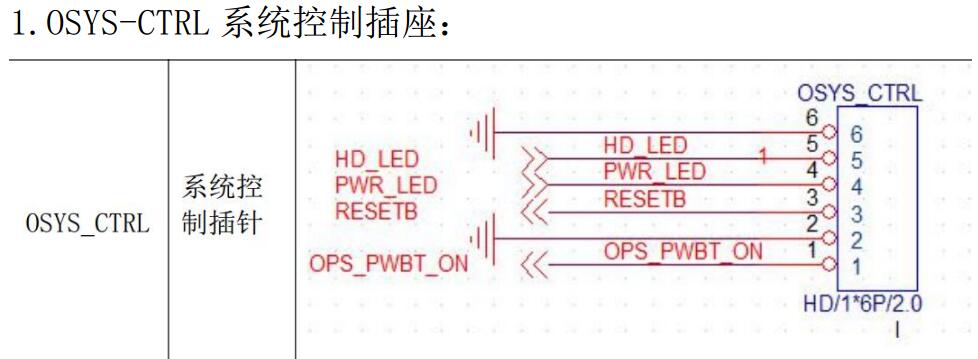

三、接口规格表

型号	OPS A10-21

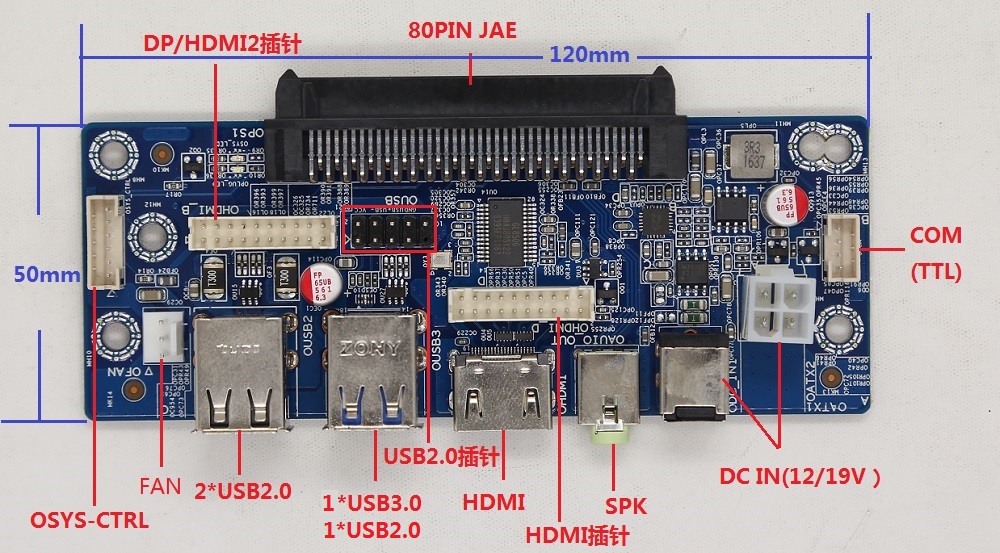

尺寸	120*50mm

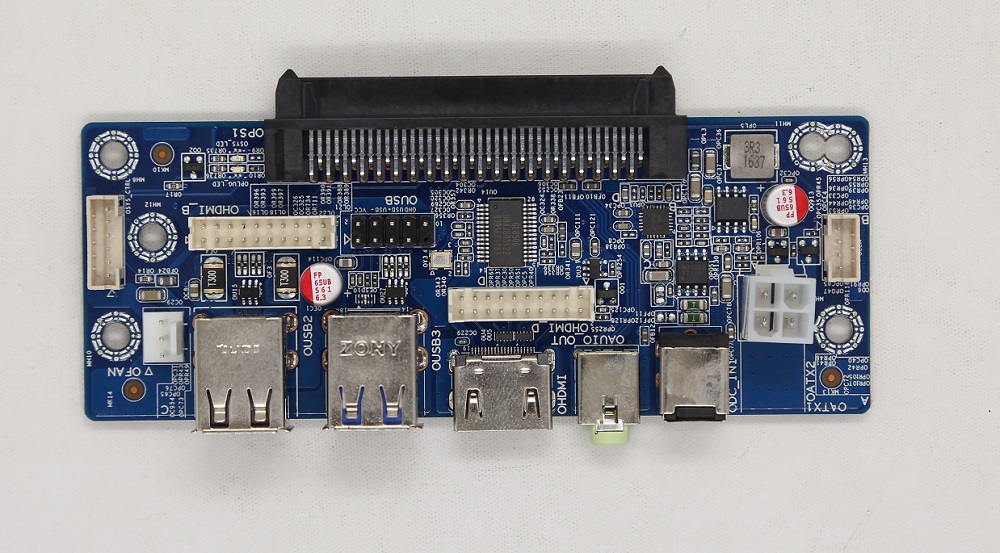

端口	双层USB	上面一个USB2.0 下面一个USB3.0
	双层USB 2.0	（2*USB2.0）

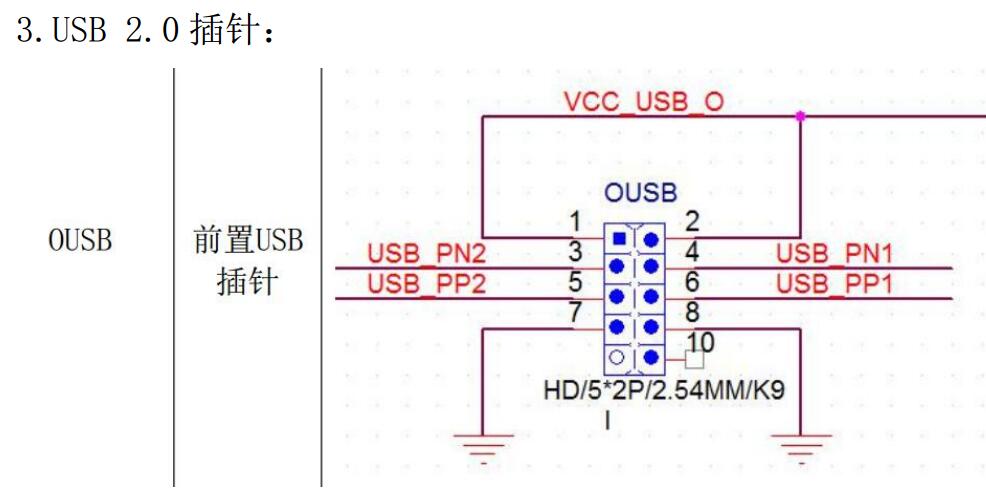

	2*USB2.0插针（不能与USB端口同时用）	2.54间距

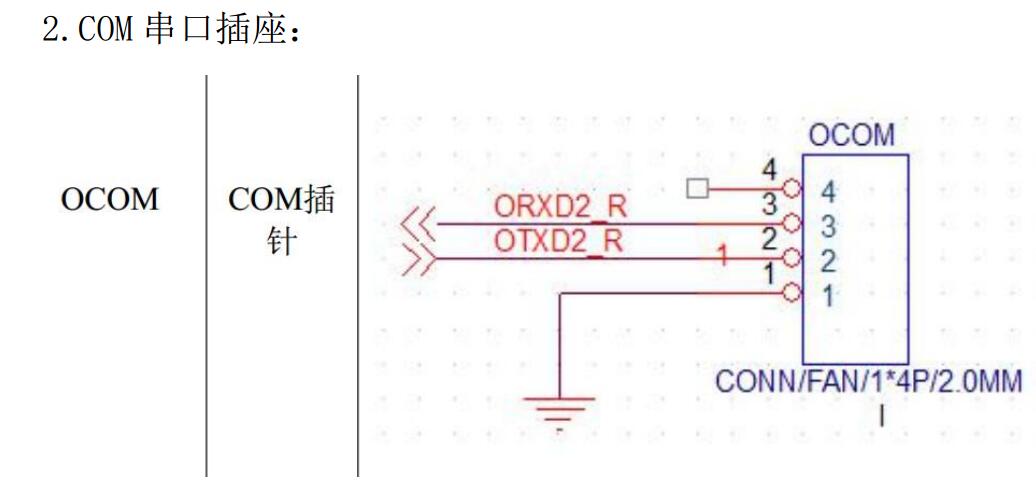

	1*COM口（TTL）	4PIN （2.0间距）
	1*HDMI 1.4	4K 30HZ
	1*HDMI 插针	4K 30HZ（2.0间距）
	1*DP/HDMI插针（2.0间距）	（取决于OPS主机输出）
	1*DC IN	DC5.5*2.5
	1*DC IN	4PIN ATX
	1*SPK	Line OUT (3.5mm)

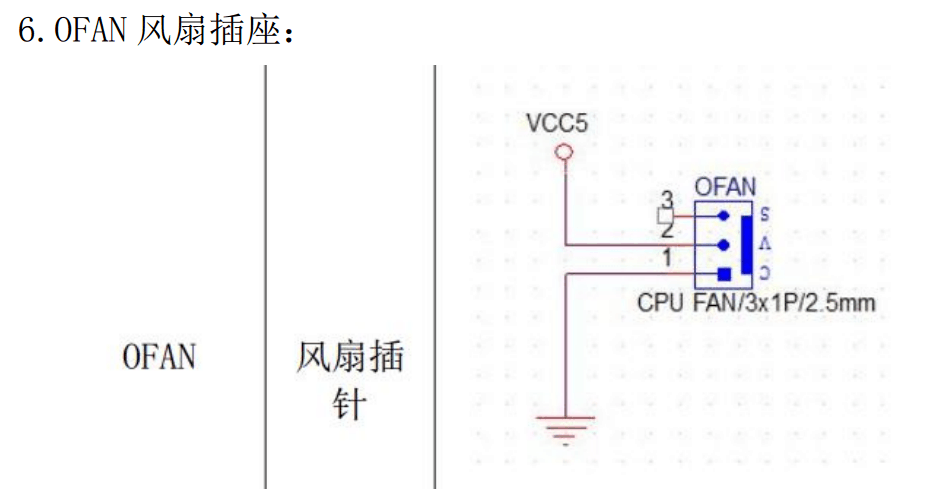

	1*FAN风扇插针	3PIN
	1*80pin JAE	Intel 标准
电源	兼容DC12V或DC19V输入

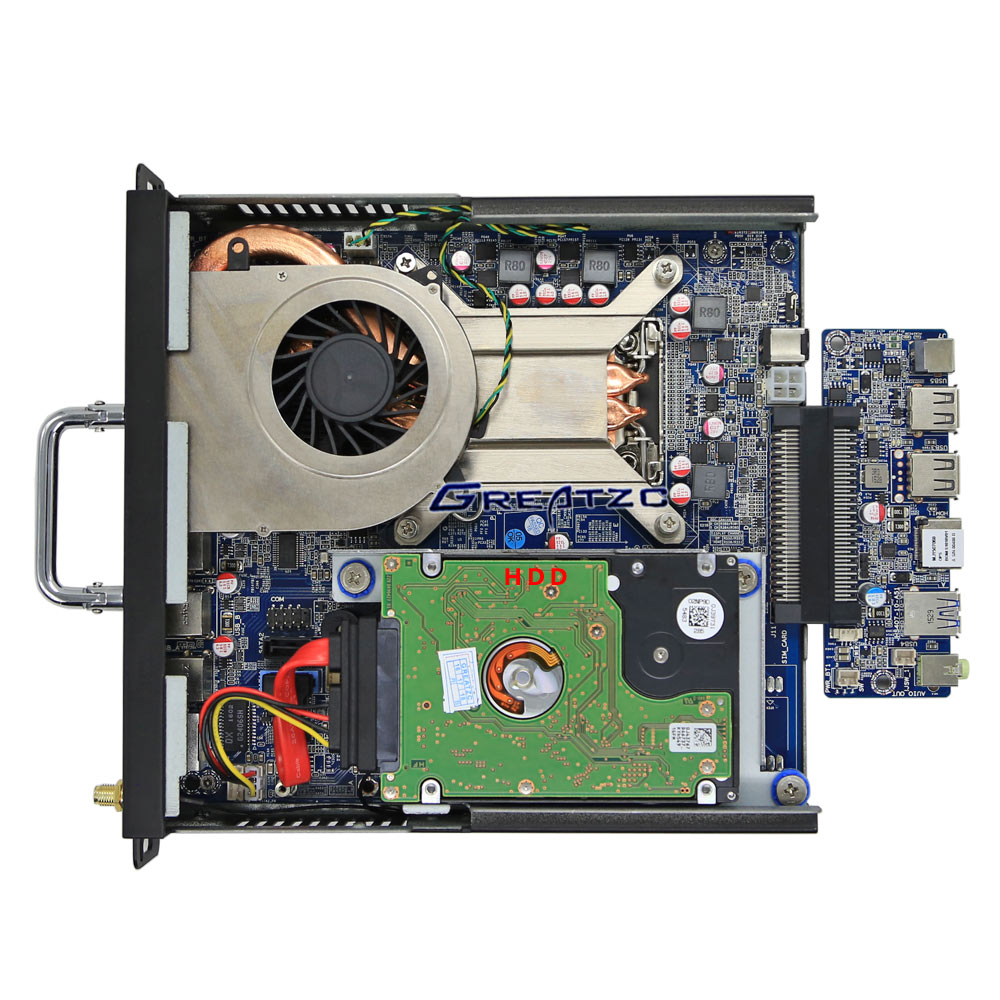

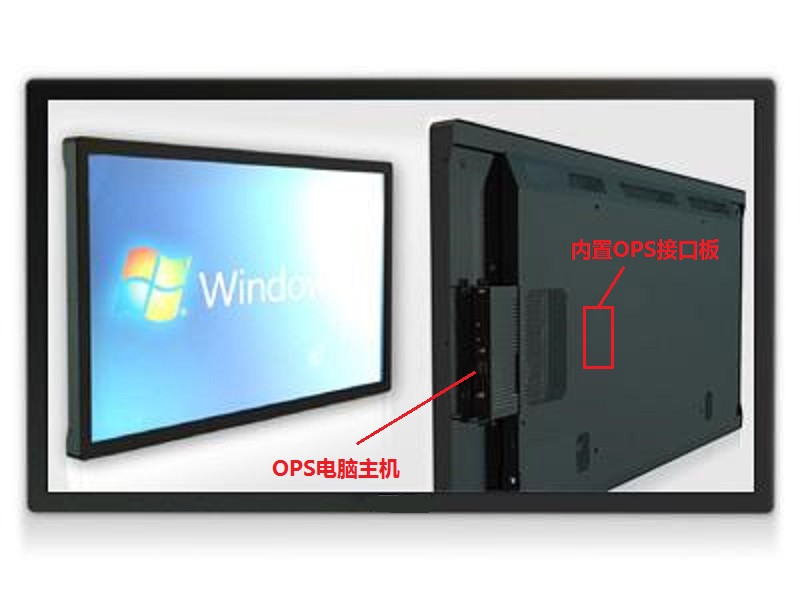

四、与OPS电脑主机连接示意图：





五、应用场合：

OPS子卡广泛应用于：触控一体机厂家，多媒体会议系统、电脑电视一体机，电子白板，智能教学设备，教学白板，广告机，数字标牌，触摸一体机，查询一体机，交互式教学电脑一体机，媒体发布，自助设备终端，智能家居，移动式音视频展览展示设备等厂家。

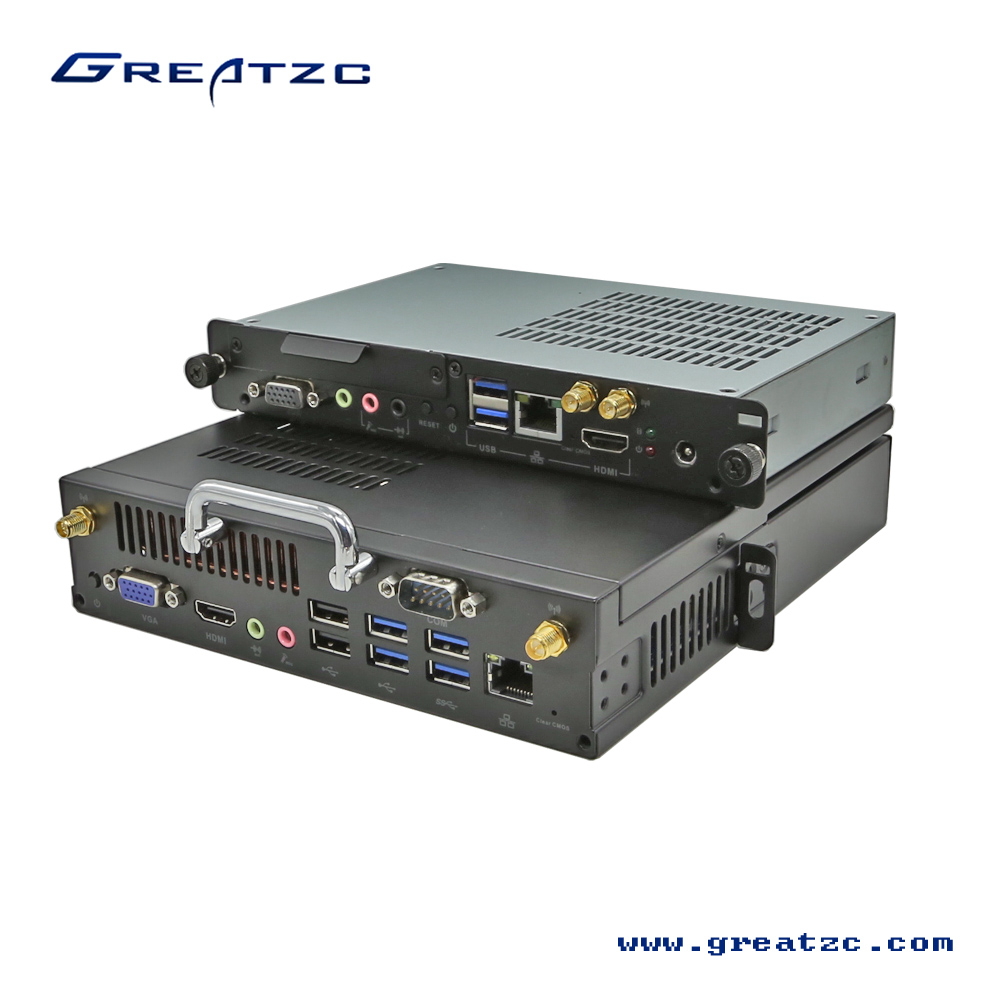

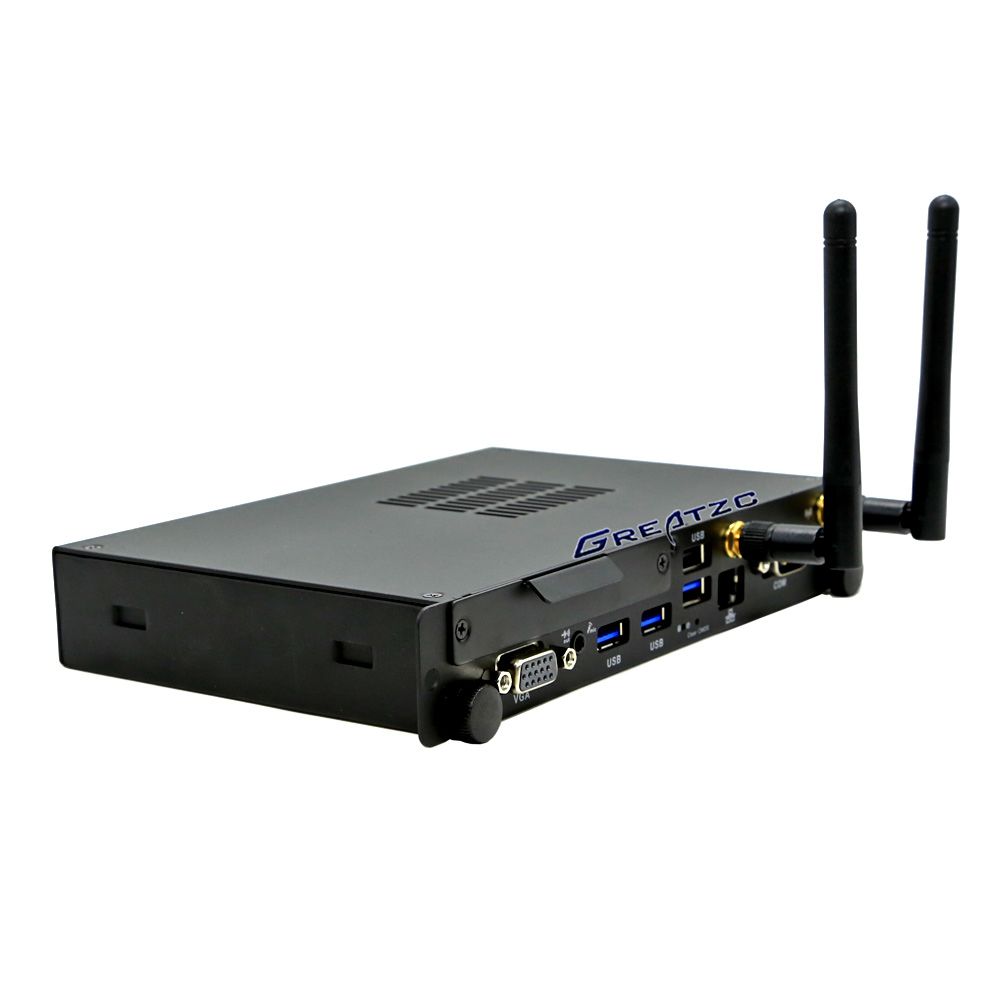

六、可选OPS电脑：



笔记本CPU： ZC-OPS6200



台式CPU：ZC-OPS110

独显OPS： ZC-OPS1030
