Nano-ITX 嵌入式ARM工控主板ZC-RK3288
- 详情

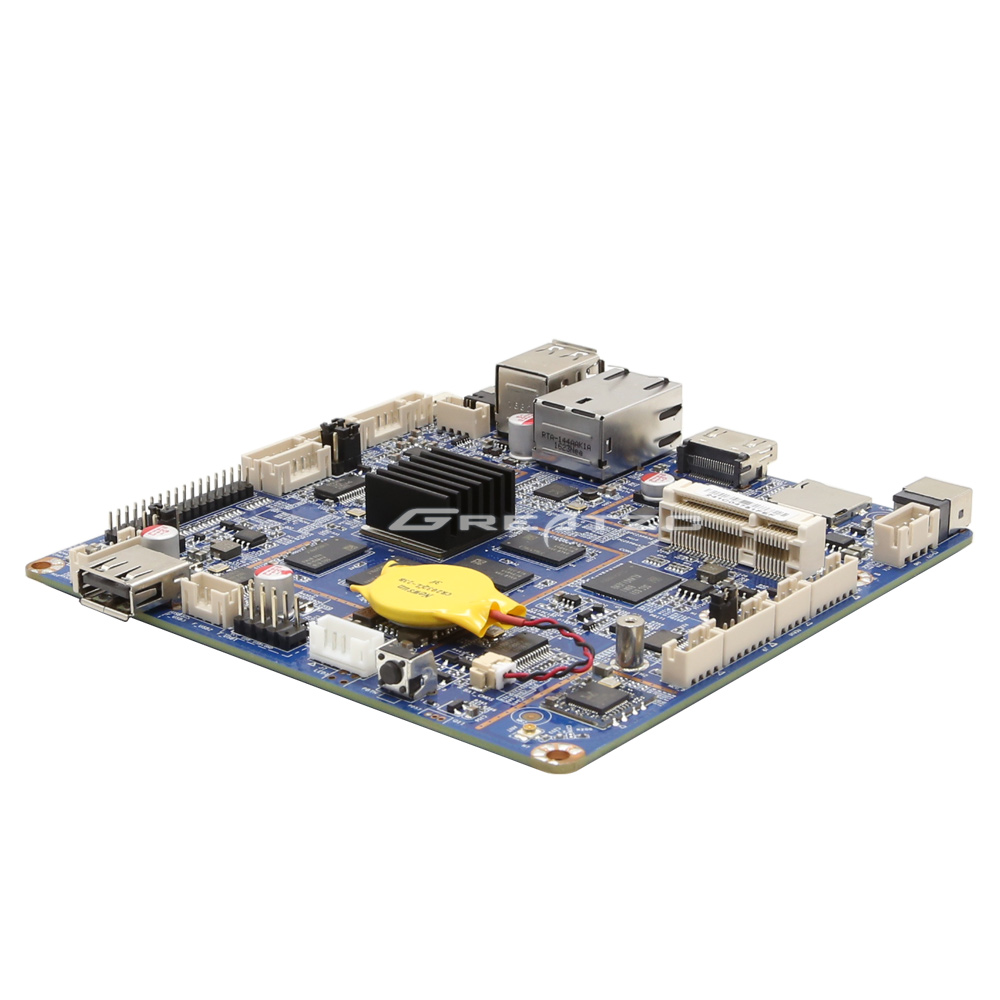

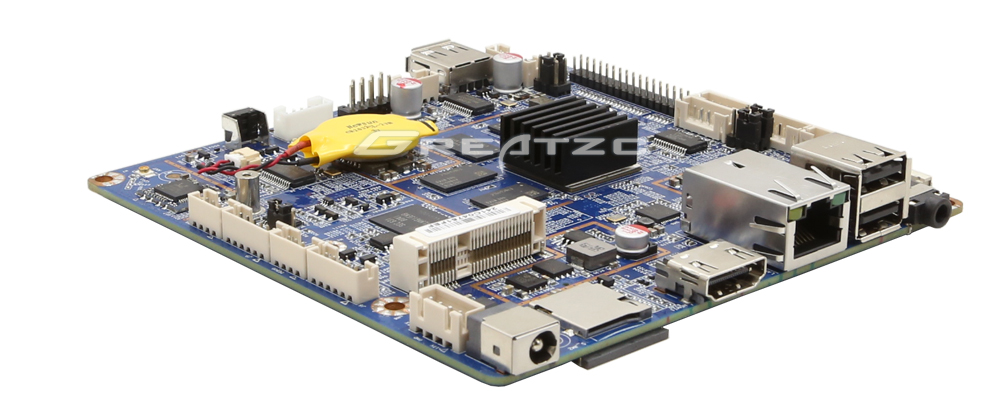

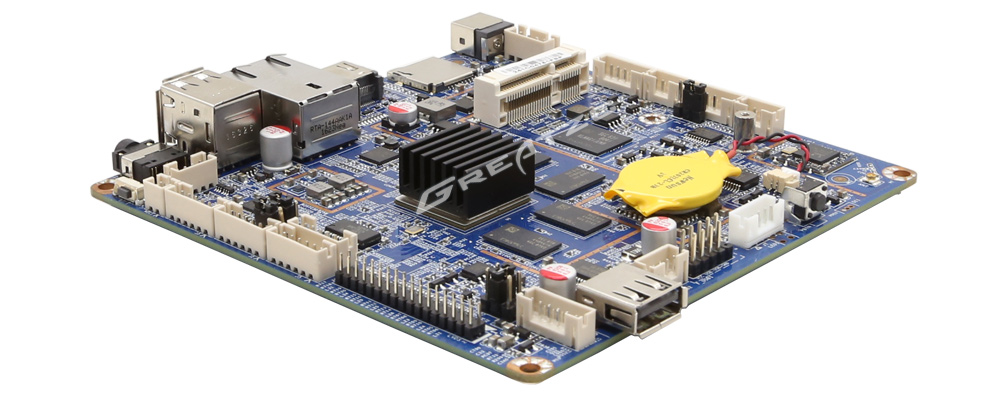

Nano-ITX 嵌入式工控主板ZC-RK3288
ZC-RK3288是一款基于ARM架构的嵌入式工控主板，采用ARM Cortex-A17四核RK3288处理器，主频1.8G,GPU采用ARM Mali-t764,支持OpenGLES1.1/2.0/3.0, Open VG1.1, OpenCL , Directx11等规范，搭载嵌入式Android 5.1版本系统,板载DDR3 2GB内存, 并可支持3G/4G通信模块扩展，HDMI+LVDS显示输出(支持1080P),板载8GB NAND FLASH存储，最大支持32GB。该主板工业级设计、是一款超薄，小尺寸，功能强大的工业级主板，广泛应用于广告媒体播放，公交，地铁，电梯媒体，电脑一体机，智能电视，云终端，学校，医院，银行，工业控制终端等行业！
- 尺寸仅12*12（cm），尺寸小，易安装，易维护，应用更广泛；
- 工控品质，功耗低，发热量小，无需风扇散热，静音防尘；
- 板载24bit 双8 Bit LVDS，最大支持1920*1080分辨率，可直接驱动大尺寸液晶屏；
- 板载1000M网络接口、无线WIFI+蓝牙模块，MINI PCI-E接口及SIM卡槽，支持扩展3G/4G通信等功能；
- 板载可编程控制输入输出功能，板载2个接口；
- 支持红外模块遥控开关机及数字输入控制，自带RTC时钟,可定时开关机；
- 支持HDMI+LVDS（24位双8）同步或异步双显，兼容多种显示组合；
- 自带功放插针，可接2个3W/5W，8ohm喇叭，适用于媒体播放一体机，自助终端等；
- 板载SD(TF)卡槽，最大支持32G扩展存储设备；
- 板载GPIO、I2C、COM插针、MINI PCI-E、SIM手机卡槽、红外遥控插针等，接口丰富，功能齐全广泛应用于工控及行业领域；
|
ZC-RK3288 |
||
|
处理器 |
RockChip RK3288/ ARM ® Cortex™-A17 quad-core1.8GHz |
|
|
GPU |
Mali-T764， 支持 OpenGL ES1.1/2.0/3.0， Open VG1.1， OpenCL， Directx11 |
|
|
内存 |
板载 2GB DDR3 RAM |
|
|
存储 |
板载 8GB/16GB/32GB eMMC 存储(16G/32G需订制) |
|
|
网络 |
IEEE 802.11 b/g/n+ Bluetooth +1000Mbp/s(RJ45)+IR+3G/4G 模组接口（需订制） |
|
|
外部IO接口 |
后IO： 1*DC IN 1*TF Card reader 1*SIM 卡槽 1*HDMI 1*RJ45 2*USB2.0（1*OTG） 1*SPK |
前IO: 1*USB2.0 1* power 按键（长按开机） |
|
内部可扩展接口 |
1*3Pin S/PDIF port（需订制） 2*6 Pin I2C接口 |
|
|
电源 |
Φ=5.5*2.5mm DC Port Max 12V~2A（如使用LVDS点屏，需根据屏的功耗来选择大功率的适配器） |
|
|
尺寸 |
120*120mm,厚度约20mm |
|
|
RTC |
3.3V RTC Wake Up |
|
|
固件 |
Power ,Burning,Recover |
|
|
系统 |
安卓5.1 |
|
|
|
|
|
ZC-RK3288嵌入式ARM工控主板广泛应用于：多媒体发布,自助终端设备,电视电脑一体机，智能电视，云计算终端，移动终端设备，瘦客户机，电脑终端机，工业控制终端，户外广告播放，学校，医院，银行等
