J1900四核 无风扇双网迷你工控主板ZC-N19DL
- 详情
ZC-N19DL四核无风扇工控主板
泽创伟业ZC-N19DL单芯片无风扇主板是一款Nano-ITX架构的超微双网卡工控主板，尺寸仅12*12CM,主板集成INTEL Bay trail-D J1900四核 CPU，主频2.0G，可睿频到2.42G，设计功耗小于10W，采用无风扇主动散热设计，产品非常适合用于一体机，数字标牌，电子白板，VOIP，安防监控,HTPC，电脑终端机，POS机，多媒体信息系统，智能控制等行业！该板可订制Bay Trail 全系列CPU（其中J1800 CPU为双核，主频可达2.58GHz；J2900 CPU为四核，主频可达2.67GHz），可满足不同客户不同的性能要求！
ZC-N19DL板载intel® INTEL Bay trail-D J1900四核 CPU，主频2.0G，可睿频到2.42G，功耗仅10W，并可订制Bay trail全系列CPU；
无风扇主动散热设计，功耗低，发热量小，支持7*24小时工作；
标准Nano-ITX架构，尺寸12*12CM，厚度仅2.8CM,安装非常方便，适合多种便携式产品；
主板板载2个千兆网卡、1*MINI PCI-E，1*SIM手机卡槽，可内嵌3G/4G无线通信模块或WIFI/蓝牙模块；
板载24bit（双8） LVDS，可直接驱动液晶屏;
VGA+HDMI+双8（24bit) LVDS显示组合，支持双屏同步或异步显示，INTEL HD显示核心，支持高清播放；
批量可订制单网卡，8 USB口版本；
有配套铝合金机箱可供选择；
支持Watchdog 看门狗功能，支持硬件复位功能(256级，0～255秒)；
|
CPU |
板载INTEL 单芯片Bay trail-D J1900四核 CPU，主频2.0G，可睿频到2.42G，功耗仅10W |
|
显卡 |
CPU集成显卡HD Graphics ，支持1080P高清 |
|
芯片组 |
CPU集成 |
|
内存 |
1个SO-DIMM,DDR3 1600MHz Memory,MAX 8GB |
|
存储 |
1*MSATA SSD接口，1*SATA2.0硬盘接口，传输速度可达300MB/S |
|
网络 |
板载2个RTL 8111F网卡，10/100/1000M自适应 WIFI：支持订制802.11b/g/n/AC 3G/4G：支持订制 |
|
音频 |
集成Realtek ALC662 6声道高保真音频控制器，板载功放 |
|
电源 |
DC12V，建议5A或以上 |
|
尺寸 |
Nano-ITX 12*12cm，厚度2.8cm |
|
工作温度、湿度 |
-10～60度/5%～90%相对湿度，无冷凝 |
|
前IO端口 |
1*MIC声音输入 1*SIM手机卡插槽 1*COM CISCO标准 2*USB （上面USB2.0,下面USB3.0） 2*USB2.0 HDD LED 电源开关（带指示灯） |
|
后IO端口 |
1*DC-IN，12V电源输入，5.5*2.5mm圆头 1*HDMI 1*VGA 2*RJ45 1*Line out 声音输出接口 |
|
内置接口 |
1*MINI PCIE 1*LVDS（30PIN） 1*LVDS背光（6PIN） 1*通电自启跳线帽 1*F-AUDIO前置音频插针 1*SPK功放喇叭接口 1*VGA扩展插针（12PIN)，与后IO的DB15二选一 1*风扇接口（4PIN） 1*USB2.0插针（与前面板USB2.0二选一） 1* GPIO（2*5PIN排针） |
|
操作系统 |
兼容windows 7,windows 8,linux,等系统 |

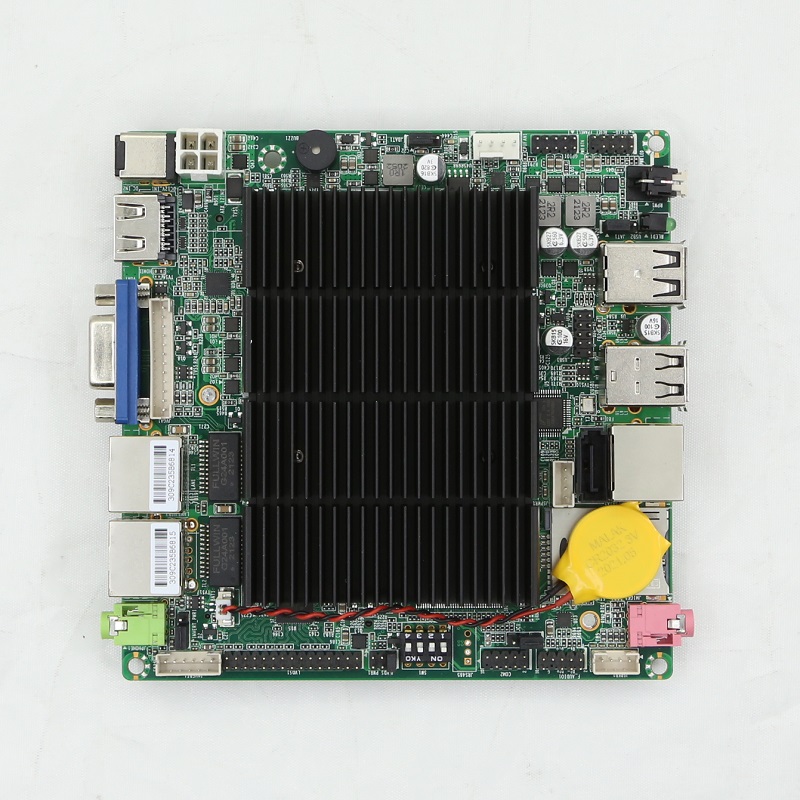

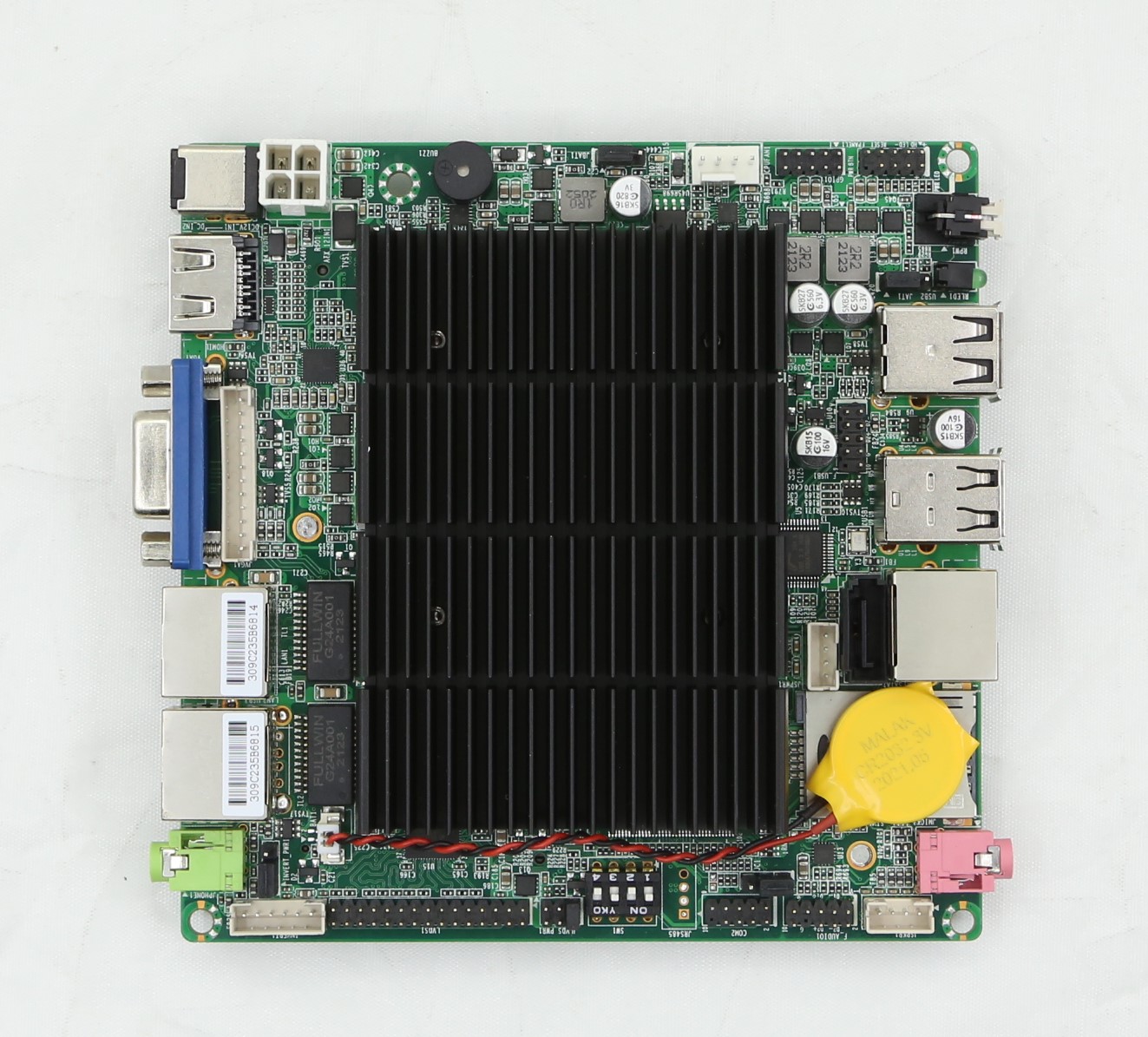

正面

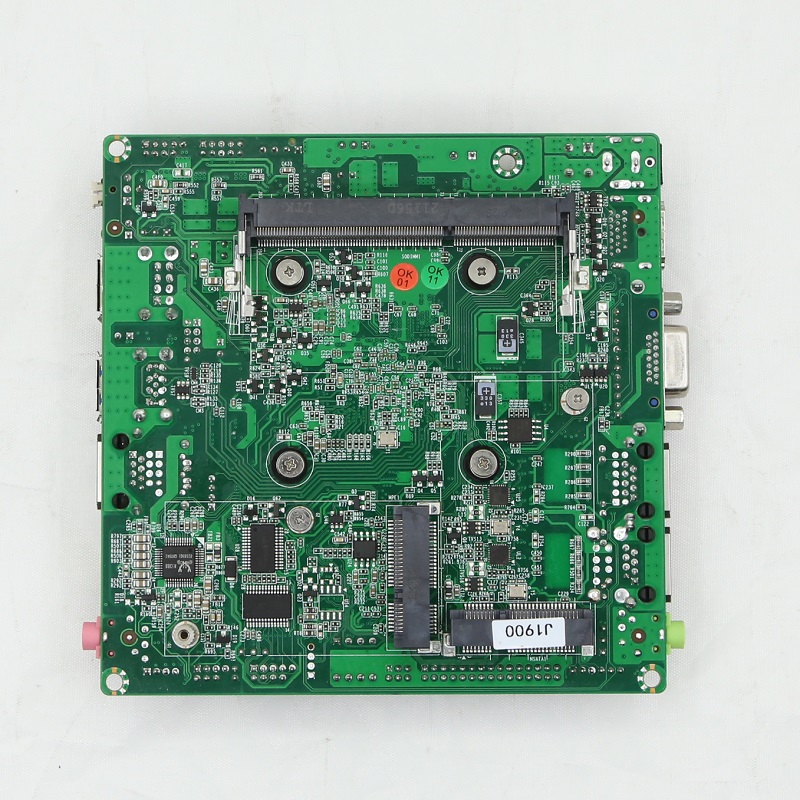

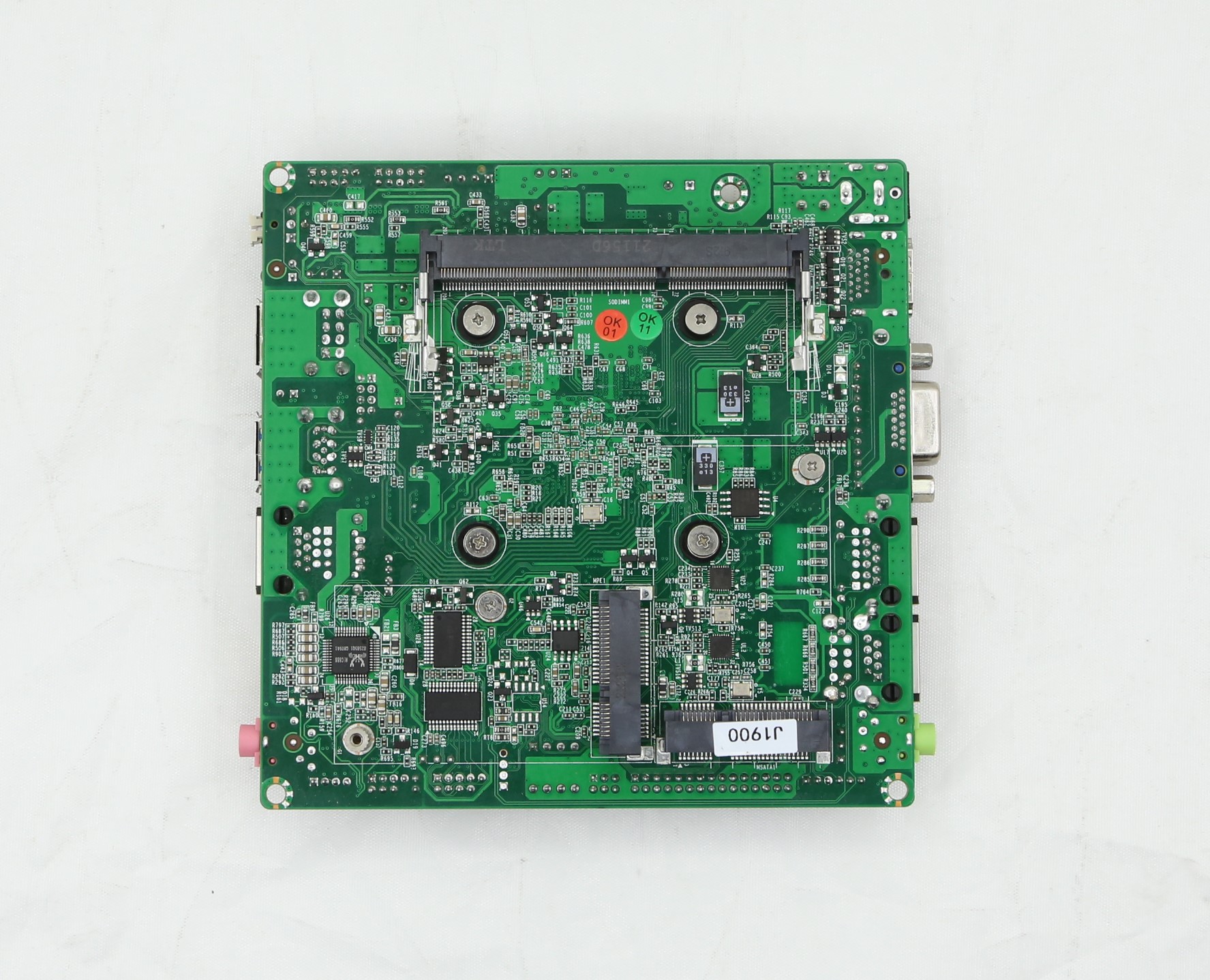

背面
