项目
|

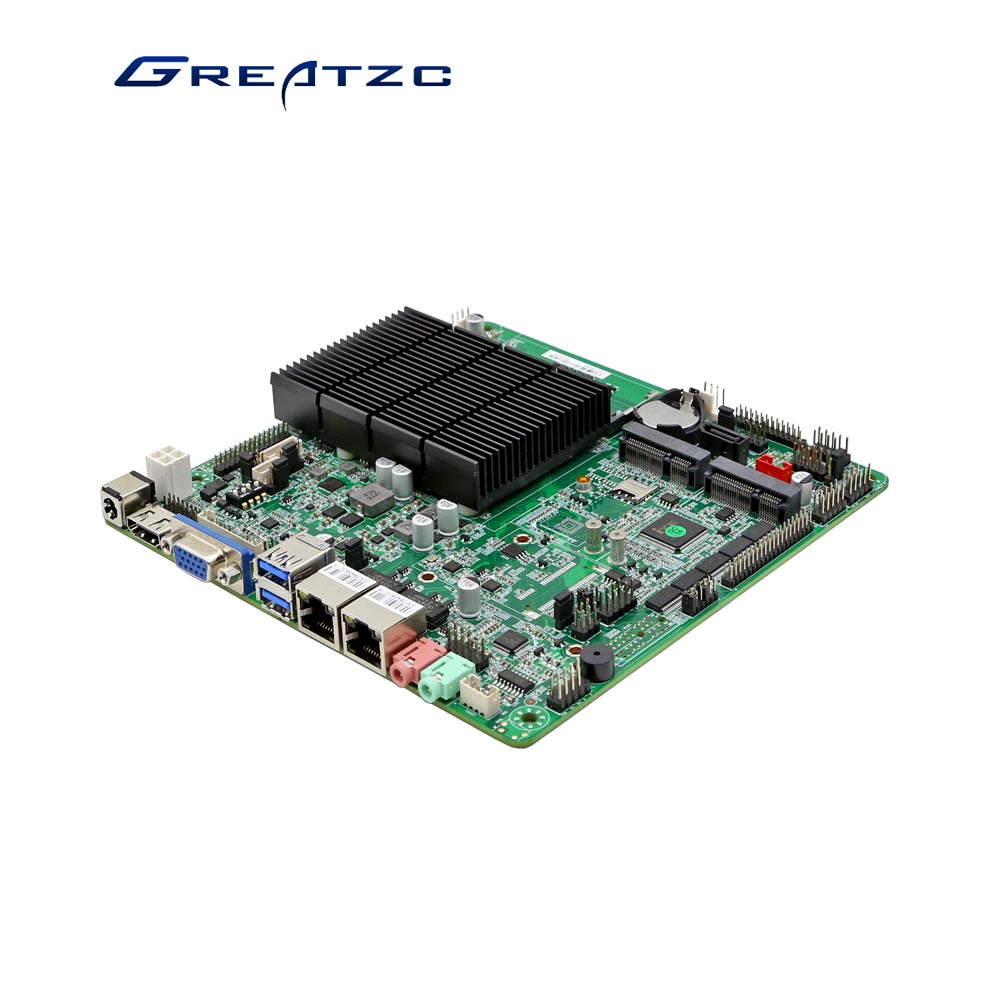

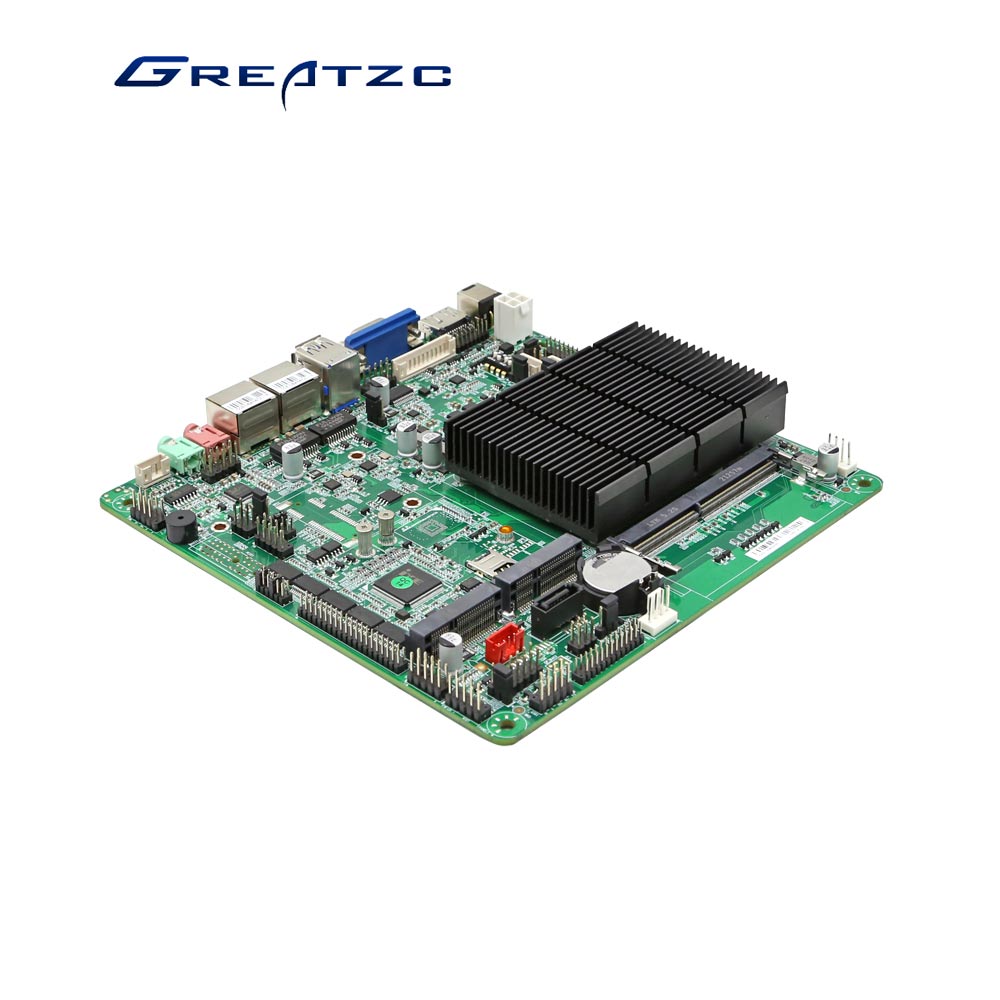

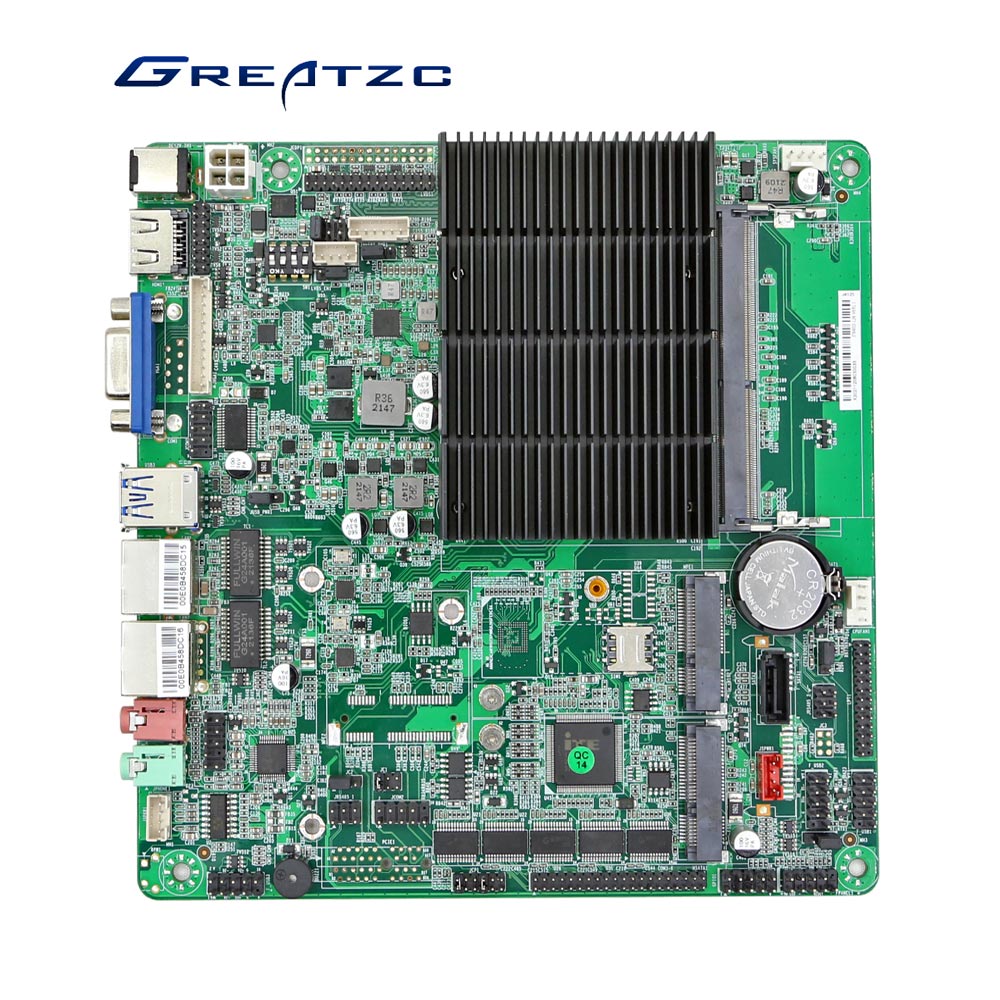

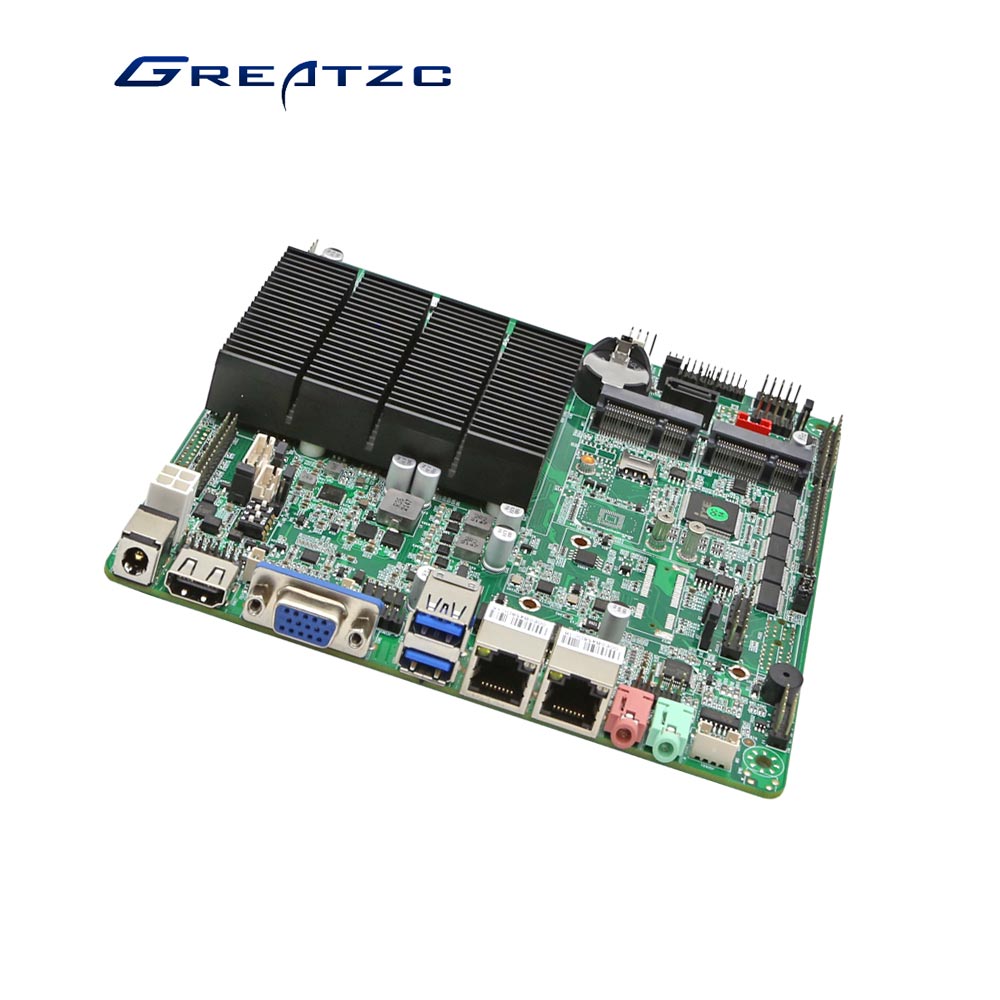

ZC-ITX40D-4125工控主板 详细规格参数
|
|
处理器
|
集成Intel®Celeron J4125 2.0GHz 四核处理器 ,TDP 10W
可兼容Intel® Gemini Lake 全系列CPU
|
|
内 存
|
1* SODIMM插槽,支持单通道2400MHz DDR4内存,最大支持8GB（默认）
|
|
可板载LPDDR4 4G/8G内存（可选）
|
|
显 示
|
集成Intel®UHD Graphics 600核心显卡
|
|
1* VGA接口，1*HDMI接口，1*LVDS或eDP接口（默认为LVDS）
|
|
支持VGA、HDMI、LVDS或eDP同步/异步三显
|
|
网 络
|
1* Realtek RTL8111H千兆网卡（2个网络可选），支持网络唤醒/PXE
|
|
存 储
|
1* 7pin SATA3.0硬盘接口,传输速率达6Gbps
|
|
1* 2.5寸硬盘接口（可选，和7pin SATA3.0接口二选一）
|
|
1* mSATA3.0插槽（长卡）
|
|
1* 板载64GB或128GB eMMC（可选）
|
|
音 频
|
板载ALC888/ALC662 6声道高保真音频控制器，支持MIC/Line-out，功放（支持2欧5W双声道）
|
|
扩展插槽
|
1* Mini-PCIe插槽（半卡和长卡都支持），支持WIFI/4G模块（可选4G，需要支持4G要做硬件调整）
|
|
1* Mini-PCIe插槽（半卡，可选），支持WIFI模块
|
|
1* PCIe x1 SLOT插槽（和半卡Mini-PCIe二选一，可选）
|
|
背板I/O接口
|
1* HDMI显示接口
|
|
1* VGA显示接口
|
|
2* USB 2.0接口（当此2个USB2.0有效时，内置只能支持4个USB2.0）
|
|
2* USB3.0 接口
|
|
1* RJ-45 千兆网络接口（其中LAN2与USB2.0为二选一）
|
|
1* Line out接口(绿色)、1* MIC接口(红色)
|
|
1* 12V DC电源输入接口
|
|
内置I/O接口
|
1* JHDMI接口 2*8Pin（可选）
|
|
1* JVGA接口 1*12Pin（与DB15同信号）
|
|
1* LVDS接口 2*15pin,支持双通道24bit（和eDP二选一，默认）
|
|
1* 屏背光供电接口 1*6pin
|
|
1* eDP接口 2*15pin（和LVDS二选一，可选）
|
|
6* USB 2.0接口 2*5Pin（当支持单网时，支持4个USB2.0；当需要支持4G时，其中1个USB2.0接口无效）
|
|
1* 前置音频接口 2*5pin
|
|
1* 功放接口 1*4pin
|
|
6* COM接口（COM1~2支持RS485，COM1/2第9P带电，可选支持4个485）
|
|
1* LPT接口
|
|
1* 4pin ATX电源接口
|
|
1* 硬盘供电接口
|
|
1* 前面板开关按钮和指示灯接口 2*5Pin
|
|
风扇接口
|
无风扇散热设计，预留1*4pin CPU风扇接口，预留1*4pin系统风扇接口
|
|
GPIO
|
支持4路输入输出GPIO
|
|
BIOS
|
64Mb Flash ROM
|
|
看门狗
|
支持硬件复位功能(256级，0~255秒)
|
|
操作系统
|
Windows 10/Linux
|
|
电源类型
|
采用DC 12V电源供电
|
|
工作温度
|
60℃～-10℃
|
|
储存温度
|
-20℃～70℃
|
|
工作湿度
|
5%-95%相对湿度,无冷凝
|
|
尺 寸
|
170mm x 170mm
|
