网安主板ZC-DN-H310DH双千兆INTEL网卡芯片可做软路由
- 详情

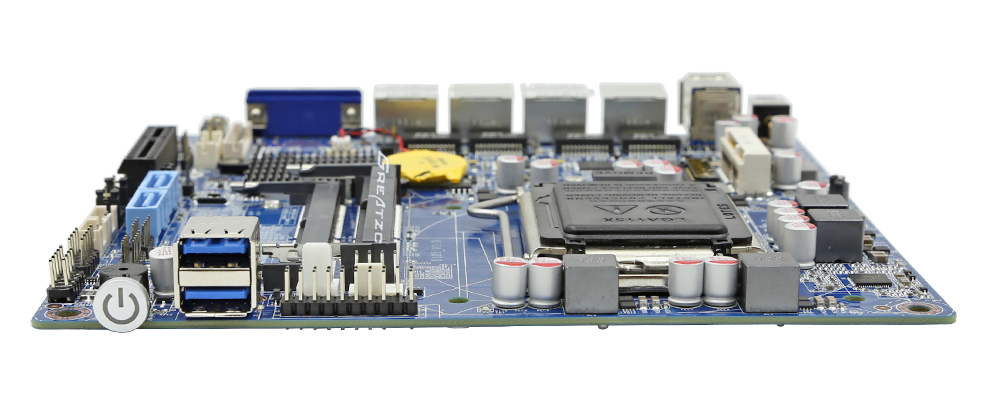

ZC-DN-H310DH多网卡网安主板、防火墙主板
概述：ZC-DN-H310DH是一款采用IntelH310芯片组为核心的多网卡网安主板也叫，工控主板，主板支持INTEL第九代和第八代1151全系列台式机CPU。17*17厘米MINI-ITX架构，板载8个USB、双通道DDR4内存插槽、2个INTEL千兆网络接口（可选4网版本）、DP+HDMI极清高清显示输出，产品具备HTPC功能，可用于构建安防监控服务器，网络安全防火墙，网关，软路由，VOIP，数据采集，网络监控，媒体服务器等需求。泽创伟业科技只采用全新原装芯片及物料，保证产品长期稳定工作，规格长期统一！
- 同时支持Intel第九代、第八代赛扬、奔腾、酷睿I3，I5，I7，I9等LGA1151台式全系列处理器，有效提升整机性能；
- 板载2个INTEL千兆网卡，传输速度快，稳定耐用，支持无盘启动，网络唤醒，可选择4网口版本；
- CPU部分和内存部分电路均采用开关电源设计，保证产品整体稳定性；
- 板载双通道DDR4高速内存插槽，理论最大支持64G内存；
- 支持10个USB接口，其中4个USB3.0；
- 硬件设置上电自动开机功能，比BIOS里设置通电自启更加可靠；
- 板载TPM插针、开箱报警插针、2个RS232串口插针，提升产品安全性能；
- 标准MINI-ITX架构，板载前置开关、USB口和LED灯，便于机箱外壳的设计；
- 板载PCIE 4X扩展接口，可安装多种转换卡及扩展设备；
- 板载GPIO接口，支持开关量采集或可编程输入输出控制；
- DP+HDMI（可选带VGA版本）双高清显示输出，支持4K极清播放；
- DC12-19V宽电压供电，用料足，稳定性好，抗干扰强，可过认证，保证产品长期稳定工作；
规格
ZC-DN-H310HQ网安主板参数
CPU
支持Intel第九 第八代Coffee Lake 系列LGA1151桌面式CPU，可选择赛扬、奔腾、酷睿I3、I5、I7、I9等系列处理器
芯片组
INTEL H310
显卡
Intel UHD核心显卡(取决于CPU型号）
内存
2*SO-DIMM，DDR4 Memory，Max.64GB （内存需另行购买）
网卡
2*千兆网卡，Intel I211网卡（ZC-DN-H310QV为4网口版本）
音频
集成6声道音效ALC662声卡芯片
USB
8*USB 其中4个 USB3.0
PCIe
1*PCIe 4X
存储接口
2*SATA3.0和1*MSATA
显示
HDMI 1.4+DP1.2 支持4K@60HZ(可订制VGA）
外部I/O接口
1*DC-IN 电源输入
2*USB3.0
4*USB2.0
2*RJ45（Intel 1000M LAN）
1*HDMI1.4+DP1.2
1*3.5mm Audio（SPK+MIC）
1*开关按键&电源指示灯（前端）
2*USB 3.0(前端）
内部I/O接头
1*LGA1151 CPU插座
2*SATA 3.0
1*F-Panel前置面板插针(9pin)
2*USB2.0插针(9pin)
2*RS232串口插针(2*9pin)
1*GPIO（2*6PIN）
1*2PIN（机箱防盗插针）
1*PCIE 4X插槽
1*MSATA
1*硬件通电自启跳帽
2*SO-DIMM内存插槽(DDR4)
1*M.2 2230插槽 支持wifi
1*TPM插针
1*SPDIF插针
1*前置音频插针（2*5抽8）
供电
DC电源接口
板型
Mini-ITX，17x17cm(厚度约30mm）
温度
工作：0-60摄氏度 储存：-20—80摄氏度（无冷凝）

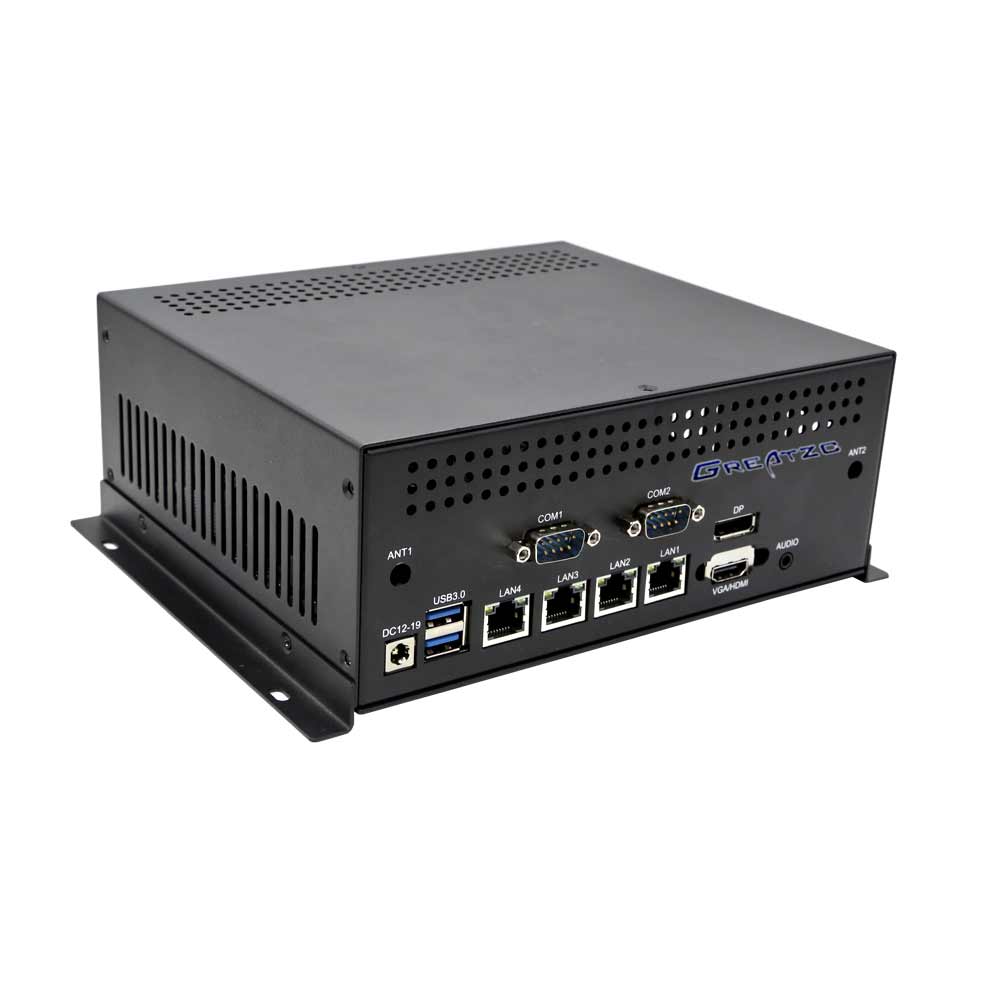

可选择配套机箱ZC-H77
