双网六串带HDMI LVDS标准MINI-ITX工控主板厚板
- 详情
ZC-3855DL-D双网6串工控主板
ZC-3855DL-D是一款标准MINI-ITX多功能工控主板。主板采用Intel 第六代/第七代U系列低功耗处理器，集成高性能显卡，支持4K极清。该主板具备双网卡，六串口，支持LVDS加HDMI加VGA三种显示接口，支持USB3.0、PCIE-X1、SIM手机卡扩展，广泛应用于IPC工控电脑、自助设备终端、自动化工业设备、机械设备、医疗设备、迷你电脑、数字标牌、一体机、云计算终端机等场合！
泽创伟业科技采用全新原装芯片及物料，保证产品品质长期稳定，规格长期统一！
- 标准MINI-ITX架构，板载PS2,LPT并口、HDMI、VGA等标准接口；
- 支持Intel第6代Skylake和第7代Kabylake平台低功耗U系列多种CPU;
- 板载6个RS-232串口，2个千兆网络接口；
- 支持DC12-19V宽电压供电（可订制ATX供电模式）；
- CPU集成Intel HD Graphics，支持4K极清显示；
- 用料足，稳定性好，抗干扰强，可过认证，保证产品长期稳定工作；
- 板载HDIM+VGA+LVDS三种显示输出接口，支持三屏显示；
- 板载MSATA、MINI PCI-E接口（可扩展3G/4G/WIFI及蓝牙功能）；
- 板载PCIE X1扩展接口，可安装多种转换卡及扩展设备；
- 支持看门狗，定时开关机，通电自启等功能，适用于无人值守设备及场合；
- 支持PXE无盘启动、Wake On Lan网络唤醒等功能；
- 泽创始终坚持采用全新原装芯片及物料，保证产品品质稳定，规格长期统一；
|
ZC-3855DL-D工控主板规格参数 |
||
|
处理器 |
板载INTEL Sky lake 3855U(双核1.6G,3M缓存,TDP15W) 可订制Sky lake\Kaby lake同系列I3/I5/I7等不同档次的CPU |
|
|
显卡 |
CPU集成INTEL HD510高清核显，支持4K分辨率 |
|
|
内存 |
1*SO-DIMM DDR4 1.2V，最大支持16G |
|
|
存储 |
支持SATA+MSATA两种接口存储设备 |
|
|
网络 |
2*RTL8111F 网络芯片，1000Mbp/s |
|
|
声卡 |
ALC 662 |
|
|
IO接口 |

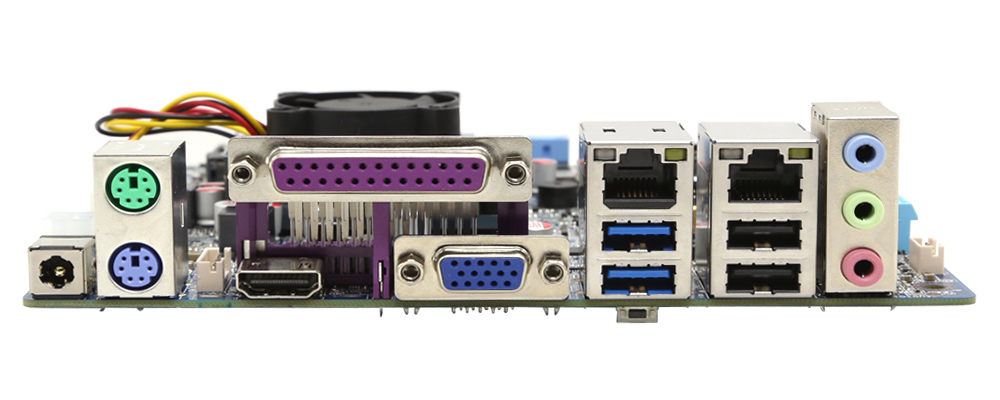

主板后部IO： 1*DC IN（可选ATX供电) 2*PS2 1*HDMI 1.4B 1*VGA 1*LPT 2*USB 3.0+千兆LAN 2*USB 2.0+千兆LAN 1*音频接口（SPK+MIC+LINE IN) 1*Clear CMOS按键 |
主板可扩展IO: 6*RS-232串口插针 2*USB3.0插座 4*USB2.0插针 1*VGA插针（12pin) 1*LVDS插针（30PIN) 1*INVT背光供电插座 1*功放SPK插座 1*前置音频插针 1*F-PANEL前面板插针 1*MSATA（全尺寸） 1*MINI PCI-E（全尺寸） 1*SIM手机卡插座 1*SATA 3.0 1*SATA PW（2.0间距） 1*AUTO Power ON开关 |
|
电源 |
DC 12V-19V，插头规格Φ=5.5*2.5mm ,（可选 ATX供电） |
|
|
尺寸 |
170*170mm,厚度约40mm |
|
|
操作系统 |
支持Windows7、Windows8.1、Windows10、LINUX |
|
|
工作温度 |
0-60摄氏度 |
|
|
存储温度 |
-40-80摄氏度（湿度5%-95%无冷凝） |
|
